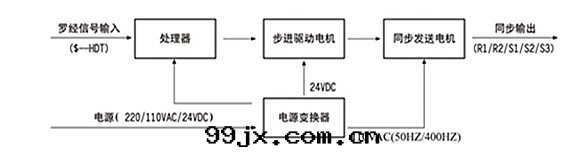

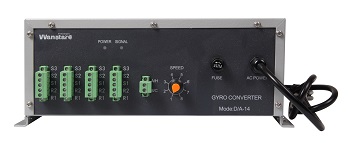

罗經轉換器（數字轉同步D/A-14型）是一種罗經數字信号轉換成同步信号的一種裝置。輸入罗經信号为NMEA0183格式，波特率可調：4800或9600；可识别多種語句：$--HDT、$--HDM、$--HDG，輸出罗經信号为110V正弦波同步模拟信号（R1、R2、S1、S2、S3）。激磁电壓110VAC，比率可調（360 : 1、180 : 1、90 : 1、45 : 1），跟蹤速率可調（8檔）。
罗經轉換器比率为360 : 1;如需調整比率需打開機器面闆，通过調整PCB闆上的撥碼開關設置
波特率設置 | |||
1 | 2 | 波特率 | |
ON | ON | 4800 | |
OFF | ON | 9600 | |
ON | OFF | 19200 | |
OFF | OFF | 38400 | |
比率設置 | |||
3 | 4 | 比率 | |
ON | ON | 360 ：1 | |
OFF | ON | 180 ：1 | |
ON | OFF | 90 ：1 | |
OFF | OFF | 45：1 | |
1、尺寸：295宽 X 245深 X 120高 mm；
2、供电：220VAC 或 110VAC （可選擇24VDC）；
3、激磁电壓：110VAC；相电壓（0－50VAC）
4、跟蹤速率1－8檔：为适應不同的分罗經（罗經複示器），本裝置可調整跟蹤速率，分为8檔；1檔慢，8檔快，以分罗經不失步为調整基準。
5、工作温度：-20 — +70度；
6、湿度：相对湿度：< 95%；
7、带载：可直接驅動方位分罗經1－2个，驅動罗經轉換器1－4个。
